جكات ودعامات الحديد للشدة والأسقف — 6 أنواع بفئات حمل EN 1065
جكات الشدة (دعامات بناء) قوائم فولاذية تلسكوبية تحمل بلاطة الخرسانة أثناء الصب وحتى اكتساب مقاومتها. معدات الرياض توفّر 6 أنواع منها في مستودع الرياض. المقارنة بينها تبدأ من فئة الحمل بالكيلونيوتن، ثم مدى الامتداد بالمتر، ثم قطر الماسورة الخارجي، ثم التشطيب المجلفن أو المدهون، ثم صيغة الإيجار أو الشراء. كل نوع يخدم سماكة بلاطة وارتفاع دور مختلفين. فأي فئة حمل تناسب سماكة بلاطتك؟
- فئات الحملB · D · E
- مدى الامتداد1.75–4.00 م
- المعيارEN 1065
- الصيغةبيع وإيجار
الجدول التالي يقارن الأنواع الستة على أربعة أبعاد مرتبة: فئة الحمل، ثم مدى الامتداد، ثم قطر الماسورة، ثم المعيار والاستخدام الأنسب.
| الصفة | القيمة | ملاحظة |
|---|---|---|
| جك حديد فئة B | حمولة تشغيل 15 كيلونيوتن (≈ 1.5 طن) · مدى 1.75–3.10 م · ماسورة 51/63.5 مم (2/2.5 بوصة) | EN 1065 — بلاطات حتى 25 سم وارتفاع دور حتى 3.10 م |
| جك حديد ثقيل فئة D | حمولة تشغيل 20.6 كيلونيوتن (≈ 2.1 طن) · مدى 2.00–4.00 م · ماسورة 63.5/76.1 مم (2.5/3 بوصة) | EN 1065 — بلاطات من 30 سم وارتفاع دور حتى 4.00 م |
| جك دفع وسحب | شد 20 كيلونيوتن (≈ 2 طن) عند زاوية 60° · مدى 1.09–4.69 م · مفصل تثبيت في الطرفين | EN 1065 — ضبط رأسية حوائط القص والخزانات |
| رأس U | عرض الشوكة 162 مم (≈ 6.4 بوصة) · صاج مثنّي 5 مم · مجلفن بالغمس الساخن | EN 1065 — تثبيت العارضة الخشبية فوق الجك |
| قاعدة لولبية قابلة للضبط | حمولة 50 كيلونيوتن (≈ 5 طن) · لولب 38 مم (≈ 1.5 بوصة) · لوح قاعدة 150×150 مم | EN 12812 — تسوية الشدة على أرضية غير مستوية |
| ثلاثي تثبيت الجك | يناسب مواسير 48–89 مم (1.9–3.5 بوصة) · وزن 5.6–7.2 كجم (≈ 12–16 رطلاً) | EN 1065 — تثبيت الجك رأسياً أثناء التركيب |
القائمة أدناه تضم 6 أصناف مبنية على معيار واحد: كل صنف يشارك في نقل حمل البلاطة إلى الأرضية عبر الجك. لكل صنف زر استفسار يفتح رسالة واتساب مكتوبة بمواصفة ذلك الصنف تحديداً.
جك حديد قابل للتعديل — فئة B
Adjustable Steel Prop — EN 1065 Class B
- مدى 1.75–3.10 م
- حمولة حتى 15 كيلونيوتن (≈ 1.5 طن)
- ماسورة 51/63.5 مم

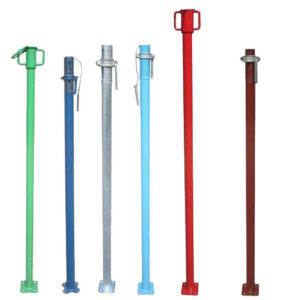

جك حديد ثقيل — فئة D
Heavy Duty Steel Prop — EN 1065 Class D
- مدى 2.00–4.00 م
- حمولة حتى 20.6 كيلونيوتن (≈ 2.1 طن)
- ماسورة 63.5/76.1 مم
جك دفع وسحب للحوائط
Push-Pull Prop
- مدى 1.09–4.69 م
- شد حتى 20 كيلونيوتن عند 60°
- لضبط رأسية الحوائط
رأس U للجك
U-Head / Fork Head
- عرض الشوكة 162 مم
- يثبت العارضة فوق الجك
- مجلفن بالغمس الساخن
قاعدة لولبية للجك
Adjustable Base Jack
- قطر اللولب 38 مم
- حمولة حتى 50 كيلونيوتن (≈ 5 طن)
- لوح قاعدة 150×150 مم
ثلاثي تثبيت الجك
Prop Tripod
- يناسب مواسير 48–89 مم
- وزن 5.6–7.2 كجم
- يثبت الجك أثناء التركيب
ما هي جكات الشدة ومتى تُستخدم؟
الجك دعامة رأسية تلسكوبية تنقل حمل الخرسانة الطازجة من البلاطة إلى الأرضية. يتكوّن الجك من ماسورتين متداخلتين وصامولة لولبية وخابور تثبيت. تعمل الصامولة على الضبط الدقيق للارتفاع بعد التثبيت الخشن بالخابور. تبدأ خدمة الجك ساعة تركيب الشدة وتنتهي عند فك الدعم بعد الصب.
تُستخدم الجكات في 4 حالات تنفيذية: صب بلاطات الأسقف، صب الكمرات الساقطة، دعم الشدة تحت الأدوار المتكررة، وضبط رأسية الحوائط بجك الدفع والسحب. تحمل الشدات المعدنية أيضاً أحمالها عبر الجكات نفسها في مشاريع الأبراج. تفاصيل ألواح الشدة وضغط الصب تجدها في صفحة الشدات المعدنية.
ما فئات الحمل في جكات الشدة؟
فئة الحمل للجك من نوع D تبلغ 20.6 كيلونيوتن (≈ 2.1 طن) عند الامتداد الكامل 4.00 م. الفئة D هي ثاني أعلى فئات EN 1065 الخمس. الفئة B تقف عند حمولة تشغيل 15 كيلونيوتن (≈ 1.5 طن). الفئة E تعلو الجميع بمقاومة مميزة 51.0 كيلونيوتن (≈ 5.2 طن).
تحمل الفئة D بلاطات حتى سماكة 30 سم دون زيادة عدد الجكات في المتر المربع. تقلّ الحمولة كلما زاد الطول الممتد في الفئتين A وB. تحسب EN 1065 مقاومة الفئة B بقسمة 68.0 على الطول الممتد بالمتر. تثبت الفئتان D وE مقاومتهما عند كل امتداد داخل المدى المصنّف.
الجك من فئة D أعلى سعراً بنحو 35% من الفئة B لأن وزنه الفولاذي أكبر. يقلّ عدد القطع المطلوبة للمتر المربع مع الفئة D، فتنخفض ساعات التركيب في الدور الواحد. يخدم الجك من فئة D صبات أكثر قبل الحاجة إلى استبدال الصامولة. ترتبط فئة الحمل بقطر الماسورة الخارجي: الفئة B تبدأ من 63.5 مم (2.5 بوصة) والفئة D من 76.1 مم (3 بوصة).
| الصفة | القيمة | ملاحظة |
|---|---|---|
| عدد الفئات | 5 فئات في EN 1065، مثل B وD وE | التصنيف يقوم على المقاومة المميزة |
| الفئة B — المقاومة المميزة | 68.0 ÷ الطول الممتد بالمتر = 21.9 كيلونيوتن عند 3.10 م (≈ 2.2 طن) | حمولة التشغيل المعتمدة 15 كيلونيوتن (≈ 1.5 طن) |
| الفئة D — المقاومة المميزة | 34.0 كيلونيوتن (≈ 3.5 طن) عند كل امتداد | حمولة التشغيل المعتمدة 20.6 كيلونيوتن (≈ 2.1 طن) |
| الفئة E — المقاومة المميزة | 51.0 كيلونيوتن (≈ 5.2 طن) عند كل امتداد | أعلى فئات EN 1065 الخمس |
| أطوال التصنيف | من 2.50 م إلى 5.50 م بخطوات 0.50 م (50 سم) | الرمز D30 يعني فئة D بأقصى امتداد 3.00 م |
| معامل الأمان | 34.0 ÷ 20.6 = 1.65 لفئة D | الفارق بين المقاومة المميزة وحمولة التشغيل |
| قطر الماسورة الخارجي | الفئة B من 63.5 مم (2.5 بوصة) — الفئة D من 76.1 مم (3 بوصة) | القطر يرتفع مع فئة الحمل |
كم عدد الجكات لكل متر مربع من البلاطة؟
عدد الجكات على شبكة 1.20×1.20 م يساوي 0.69 جك لكل متر مربع. ترتفع الكثافة إلى جك واحد لكل متر مربع على شبكة 1.00×1.00 م. تصل الكثافة إلى 1.56 جك لكل متر مربع على شبكة 0.80×0.80 م. بلاطة سماكتها 15 سم تنقل 5.6 كيلونيوتن/م² (≈ 0.57 طن/م²) شاملة أحمال التنفيذ. نصيب الجك الواحد عند هذه السماكة 8.1 كيلونيوتن (≈ 0.83 طن) على الشبكة 1.20 م. بلاطة سماكتها 30 سم ترفع النصيب إلى 13.2 كيلونيوتن (≈ 1.35 طن) على الشبكة نفسها.
ما مقاسات الجكات المتوفرة في الرياض؟
يصنّف EN 1065 الجكات في 7 أطوال من 2.50 م إلى 5.50 م بخطوات 0.50 م (50 سم). القائمة التالية ترتب هذه الأطوال تصاعدياً، ولكل طول رمزه واستخدامه الميداني.
- الطول 2.50 م (رمز 25) — لغرف الخدمات والملاحق ذات الارتفاع الصافي حتى 2.40 م
- الطول 3.00 م (رمز 30) — للأدوار السكنية القياسية بارتفاع صافٍ 2.80 م
- الطول 3.50 م (رمز 35) — للمداخل والصالات ذات الارتفاع 3.20 م
- الطول 4.00 م (رمز 40) — للأدوار التجارية والمواقف بارتفاع 3.80 م
- الطول 4.50 م (رمز 45) — لصالات العرض والمستودعات المنخفضة
- الطول 5.00 م (رمز 50) — للمستودعات الصناعية بارتفاع صافٍ 4.80 م
- الطول 5.50 م (رمز 55) — لبلاطات الميزانين وأبراج الشدة المركبة
المخزون الجاهز في الرياض يغطي الطولين 3.10 م و4.00 م بالعدد. يثبَّت الجك رأسياً بثلاثي تثبيت يناسب مواسير 48–89 مم (1.9–3.5 بوصة). تتوفر مواسير التشكيل والدعم بأقطار مطابقة في صفحة مواسير حديد.
ما الفرق بين الجك المجلفن والمدهون؟
التشطيب طبقة حماية تفصل سطح الفولاذ عن الرطوبة. الجك المجلفن يُغمَس في زنك منصهر عند 450 درجة مئوية (≈ 842 فهرنهايت). الجك المدهون يُرش بطبقة دهان إيبوكسي بعد التنظيف الميكانيكي. الجلفنة بالغمس الساخن هي أعلى مستويات الحماية الثلاثة المتاحة، تليها الدهان ثم الفولاذ الخام.
يقاوم الطلاء المجلفن ماء المعالجة المتساقط من البلاطة طوال فترة الدعم. يحافظ الجك المجلفن على حرية حركة الصامولة في صبات متتالية. يرتفع سعر الجك المجلفن بنسبة 15–20% فوق المدهون. تعوّض هذه الزيادة نفسها بطول عمر القطعة في مخزون الإيجار.
- سماكة الطلاء: متوسط 55 ميكرومتر (≈ 0.055 مم) للمقاطع 3–6 مم وفق EN ISO 1461
- موضع البدء: الصدأ يبدأ عند الصامولة واللولب قبل جسم الماسورة
- أثر البيئة: رطوبة الصب في الرياض تركّز التآكل في الشهور من نوفمبر إلى مارس
- الارتباط بالحمل: الطلاء لا يغيّر فئة الحمل، لكنه يحفظ سلاسة اللولب تحت الحمل
كيف تختار فئة الجك حسب سماكة البلاطة؟
لاختيار فئة الجك، نفّذ 6 خطوات بالترتيب، وكل خطوة تنتهي برقم يُقارَن بالخطوة التالية.
احسب الوزن الذاتي للبلاطة
اضرب السماكة بالمتر في 24 كيلونيوتن/م³ (≈ 2.4 طن/م³). بلاطة 25 سم تعطي 6.0 كيلونيوتن/م² (≈ 0.61 طن/م²).
أضف أحمال التنفيذ
أضف 2.0 كيلونيوتن/م² (≈ 0.2 طن/م²) تغطي وزن الشدة والعمالة وضغط الصب. يصبح الحمل الكلي للبلاطة 25 سم مساوياً 8.0 كيلونيوتن/م² (≈ 0.82 طن/م²).
اضرب الحمل في مساحة الشبكة
اضرب 8.0 كيلونيوتن/م² في 1.44 م² (شبكة 1.20×1.20 م). النتيجة 11.5 كيلونيوتن (≈ 1.17 طن) لكل جك.
قارن الناتج بفئة الحمل
قارن 11.5 كيلونيوتن بحمولة تشغيل الفئة B البالغة 15 كيلونيوتن (≈ 1.5 طن). اصعد إلى الفئة D عند تجاوز 15 كيلونيوتن.
تحقق من الارتفاع الصافي
قِس الارتفاع من الأرضية إلى بطن البلاطة. اختر طولاً تصنيفياً يزيد 20 سم على الأقل عن هذا الارتفاع ليبقى الامتداد داخل المدى الآمن.
حدّد الرأس والقاعدة
اختر رأس U بشوكة 162 مم (≈ 6.4 بوصة) مع العوارض الخشبية. استخدم قاعدة لولبية بحمولة 50 كيلونيوتن (≈ 5 طن) على الأرضيات غير المستوية. اربط شدّات الأعمدة بـقمط الشدة الخشبية بدل الجك الرأسي.
هل الجكات للبيع أم للإيجار؟
الجكات متاحة بالبيع وبالإيجار معاً من مستودع الرياض. المدة الدنيا للإيجار شهر واحد لكل أمر تشغيل. وحدة التسعير شهرية وتُحسب على القطعة الواحدة. مبلغ التأمين يُسترد بعد إرجاع القطع مكتملة العدد. التوصيل إلى الموقع والفك بعد انتهاء المدة يُجدولان مع أمر التشغيل. حالة المعدة تُفحص قبل التسليم بفحص الصامولة واللولب والخابور. المقاول الذي ينفّذ فيلا واحدة يميل إلى الإيجار، والمقاول صاحب الأدوار المتكررة يشتري بالعدد 100 حبة.
- المدة الدنياشهر واحد لكل أمر تشغيل
- وحدة التسعيرشهرية — على القطعة الواحدة
- التوصيل والفكداخل الرياض بجدولة مسبقة مع أمر التشغيل
- التأمينمبلغ مسترد بعد جرد العدد المرتجع
- حالة المعدةفحص الصامولة واللولب والخابور قبل التسليم
هل الجكات مطابقة لكود البناء السعودي؟
نعم، الجكات التي نوردها مطابقة لاشتراطات كود البناء السعودي. يحكم SBC 302 أعمال الدعم المؤقت في موقع التنفيذ. يحدد SBC 304 مقاومة الخرسانة المطلوبة قبل فك الدعم عن البلاطة.
- SBC 302الكود السعودي للتشييد — يغطي الدعم المؤقت وتسلسل الفك
- SBC 304الكود السعودي للمنشآت الخرسانية — يربط الفك بمقاومة الخرسانة
- SBC 306الكود السعودي للمنشآت الفولاذية — يحكم تصميم المقاطع الحاملة
- EN 1065مواصفة الجكات التلسكوبية — فئات A إلى E وطرق الاختبار
- EN 12812مواصفة أبراج الشدة والقواعد اللولبية — متطلبات الأداء
- EN ISO 1461الجلفنة بالغمس الساخن — متوسط طلاء 55 ميكرومتر
جدول الفك المعتاد لبلاطات الرياض 14–21 يوماً من تاريخ الصب. جوانب الكمرات تُفك خلال 24–48 ساعة. تبقى صفوف دعم وسطية تحت البلاطات الكبيرة بعد الفك الأول. يوقّع المهندس الإنشائي على أمر الفك بعد نتائج مكعبات الخرسانة. الغطاء الخرساني وأقطار حديد التسليح تُراجَع في الوقت نفسه ضمن محضر الاستلام.
ما الذي يحدد سعر الجكات في الرياض؟
وزن الفولاذ في القطعة هو المحدد الأول لسعر الجك. القائمة التالية ترتب 6 محددات من الأثقل أثراً إلى الأخف، وكل محدد يُعرض بنسبته على السعر لا برقم نهائي.
- فئة الحملالفئة D أعلى من الفئة B بنحو 35% لزيادة الوزن الفولاذي
- سماكة جدار الماسورةالانتقال من 2.0 مم إلى 3.2 مم يرفع السعر بنحو 25%
- التشطيبالجلفنة بالغمس الساخن تضيف 15–20% فوق الدهان
- الكميةالشراء بالعدد 100 حبة يخفض سعر القطعة تدريجياً
- الصيغةالإيجار الشهري يوزّع التكلفة، والشراء يبنيها أصلاً ثابتاً
- ضريبة القيمة المضافة15% تُضاف على السعر الصافي في الفاتورة
ما الذي يجب معرفته قبل شراء الجكات؟
قرار الشراء يقوم على ثلاثة أرقام: سماكة البلاطة بالسنتيمتر، الارتفاع الصافي بالمتر، وعدد الصبات المتوقعة. هذه الأرقام تحدد الفئة والطول والتشطيب معاً. يكتمل نظام الشدة بعناصر ربط أفقية تحمل العوارض بين الجكات. عنصر الربط الأساسي هو كلبس سقالة بمقاومة انزلاق 15 كيلونيوتن (≈ 1.5 طن).
ما أكثر الأسئلة تكراراً عن جكات الشدة؟
فئة B تكفي لبلاطة سماكتها 25 سم على شبكة 1.20×1.20 م. الوزن الذاتي للبلاطة 6.0 كيلونيوتن/م² (≈ 0.6 طن/م²). أحمال التنفيذ تضيف 2.0 كيلونيوتن/م² (≈ 0.2 طن/م²). نصيب الجك الواحد 11.5 كيلونيوتن (≈ 1.2 طن) مقابل حمولة تشغيل 15 كيلونيوتن (≈ 1.5 طن).
المسافة القياسية بين الجكات 1.20 م في الاتجاهين. هذه الشبكة تعطي 0.69 جك لكل متر مربع. تنزل المسافة إلى 1.00 م عند سماكة بلاطة 30 سم أو أكثر. يحدد المهندس الإنشائي المسافة النهائية في مخطط الشدة.
نعم، يمكن تحميل الجك من فئة D بـ 20.6 كيلونيوتن (≈ 2.1 طن) عند امتداد 4.00 م. معيار EN 1065 يفرض على فئة D مقاومة مميزة 34.0 كيلونيوتن (≈ 3.5 طن) عند كل امتداد. الفارق بين الرقمين هو معامل أمان 1.65.
تُفك الجكات بعد بلوغ الخرسانة المقاومة المحددة في المخطط الإنشائي. جدول التنفيذ المعتاد في الرياض 14–21 يوماً لبلاطات الأسقف. جوانب الكمرات تُفك خلال 24–48 ساعة. يشترط SBC 304 إبقاء صفوف دعم وسطية تحت البلاطات الكبيرة بعد الفك الأول.
نعم، نؤجر الجكات بوحدة تسعير شهرية للقطعة الواحدة. المدة الدنيا للإيجار شهر واحد. مبلغ التأمين يُسترد عند إرجاع القطع بحالتها. التوصيل والفك داخل الرياض يُجدولان مع أمر التشغيل.
رأس U يحتضن العارضة الخشبية بشوكة عرضها 162 مم (≈ 6.4 بوصة). الرأس المسطح يستند إلى لوح الشدة المعدني مباشرة. رأس U يمنع انزلاق العارضة أثناء الصب. الرأس المسطح يوزّع الحمل على مساحة تماس أكبر.
ما الأخطاء الشائعة في تركيب الجكات؟
أكثر خطأ تكراراً في مواقع الرياض هو ترك الجك مائلاً بدرجتين أو ثلاث عن الرأسي. الميل يحوّل جزءاً من الحمل المحوري إلى عزم انحناء على الماسورة الداخلية. الفحص البسيط بميزان الاستقامة يعيد القطعة إلى وضعها ويستعيد فئة حملها الكاملة. الخطأ الثاني هو الاستناد على تربة ردم غير مدكوكة بلا لوح توزيع، فتغوص القاعدة تحت الصب وتهبط البلاطة موضعياً. لوح خشبي 30×30 سم تحت كل قاعدة يوزّع الحمل ويمنع الغوص. الخطأ الثالث هو خلط قطع بفئات مختلفة في الصف الواحد، فتتحمل القطعة الأقوى نصيباً أكبر ويرتخي الباقي.
يظهر خطأ رابع عند فك الدعم مبكراً بدافع تسليم الدور، وعلاجه ربط أمر الفك بنتيجة مكعبات الخرسانة لا بالتقويم. الجك المستعمل الذي وصل إلى حد تآكل الصامولة لا يعود إلى الصف الحامل، بل يُفرز إلى أعمال الدعم الجانبي الخفيف. مراجعة فئات الحمل قبل كل صبة تمنع هذه الأخطاء الأربعة مجتمعة.
ما المعدات التي تعمل مع الجكات في الشدة؟
ثلاث فئات تشترك مع الجكات في نقل أحمال الخرسانة الطازجة داخل موقع التنفيذ.
الشدات المعدنية
ألواح شدة معدنية للحوائط والأعمدة والأسقف تتحمل ضغط صب حتى 60 كيلونيوتن/م² (≈ 6 طن/م²)، وتستند إلى الجكات نفسها.
تفاصيل ←كلبس سقالة ثابت ودوّار
كلبس سقالة لمواسير 48.3 مم (≈ 1.9 بوصة) بمقاومة انزلاق 15 كيلونيوتن (≈ 1.5 طن) وعزم ربط 50 نيوتن.متر.
تفاصيل ←قمط الشدة الخشبية
قمط حديد لشدّات الأعمدة والكمرات بمقاسات 20×20 إلى 60×60 سم، يعمل مع جك الدفع والسحب في ضبط الرأسية.
تفاصيل ←ما الأدلة التي تساعدك قبل الطلب؟
المسافة بين الجكات وعددها لكل متر مربع
احسب المسافة بين الجكات وعددها لكل متر مربع حسب سماكة البلاطة وفئة حمل الجك.
متى تُفك الشدة بعد الصب؟
مدة فك شدة الأعمدة والأسقف والكمرات والكابولي وفق كود البناء السعودي، وأثر حرارة الرياض على المدة.
فئات حمل الجكات EN 1065
فئات EN 1065 من A إلى E، ولماذا تقل الحمولة كلما زاد الارتفاع، وكيف تختار الفئة حسب سماكة البلاطة.
مصطلحات الشدّات والسقالات بالعربي والإنجليزي
مسرد مصطلحات الشدة والسقالات: الجك والكلبس والقمط والتايرود والبسكوت ومقابلاتها الإنجليزية.
سلامة الشدّات ومنع الانهيار
أسباب انهيار الشدّات واشتراطات الفحص قبل الصب ومتطلبات كود البناء السعودي SBC 302.
هل تحتاج جكات لشدة مشروعك في الرياض؟
أرسل سماكة البلاطة بالسنتيمتر والارتفاع الصافي بالمتر ومساحة الدور بالمتر المربع، ويصلك عرض سعر بالعدد المطلوب وفئة الحمل المناسبة.
