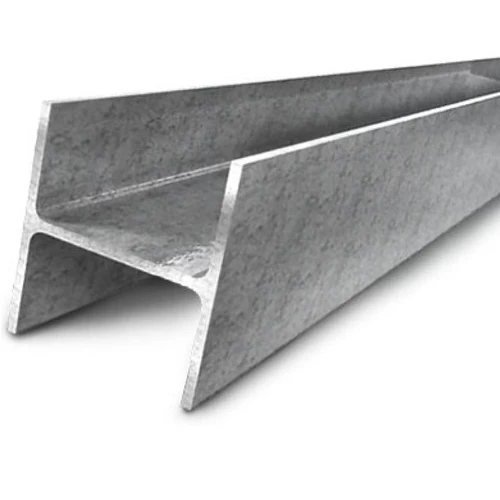

جسور ومقاطع الحديد في الرياض — IPE وHEA وUPN للهياكل الفولاذية
جسور IPE وHEA وHEB ومقاطع UPN وT وZ عناصر فولاذية إنشائية تُشكّل الهيكل الحامل للمستودعات والمصانع والأبراج التجارية في الرياض. معدات الرياض تُوفِّر 6 أنواع بدرجات S235 وS275 وS355 وفق معايير EN 10034 مع شهادة MTC وتوريد بالجملة للمقاولين.
- الأنواع6 مقاطع
- الدرجاتS235 · S275 · S355
- المعيارEN 10034
- الشهادةMTC
ما هي جسور ومقاطع الحديد وما استخداماتها في مشاريع البناء؟
جسور الحديد (مقاطع I وH وU وT وZ) عناصر فولاذية مدرفلة على الساخن تتحمل عزم الانحناء والقص في الهياكل الإنشائية. تُستخدَم في 5 تطبيقات: الأسقف الواسعة البحر، الأعمدة الحاملة، عوارض البلاطات، أرضيات المستودعات، وإطارات الأبواب الصناعية.
- أسقف واسعة البحر 6–24 م للمستودعات والمصانع
- أعمدة فولاذية حاملة في الهياكل متعددة الطوابق
- عوارض بلاطات الأرضيات والميزانين الصناعية
- أرضيات المستودعات وبلاطات الفولاذ المركّب
- إطارات الأبواب الصناعية والبوابات العريضة
- عوارض ثانوية (Purlins) لأسقف الصفائح المعدنية
ما أنواع جسور ومقاطع الحديد المتوفرة لدى معدات الرياض؟
معدات الرياض تُوفِّر 6 أنواع من الجسور والمقاطع الفولاذية تُغطي جميع احتياجات الهياكل الإنشائية — من مقاطع IPE الاقتصادية لأسقف الفلل إلى مقاطع HEA للمستودعات الضخمة، ومقاطع C وZ لعوارض الصفائح المعدنية.
جسر IPE
European I-Beam
- IPE80 إلى IPE600
- درجات S235/S275/S355
- طول 6 م أو 12 م

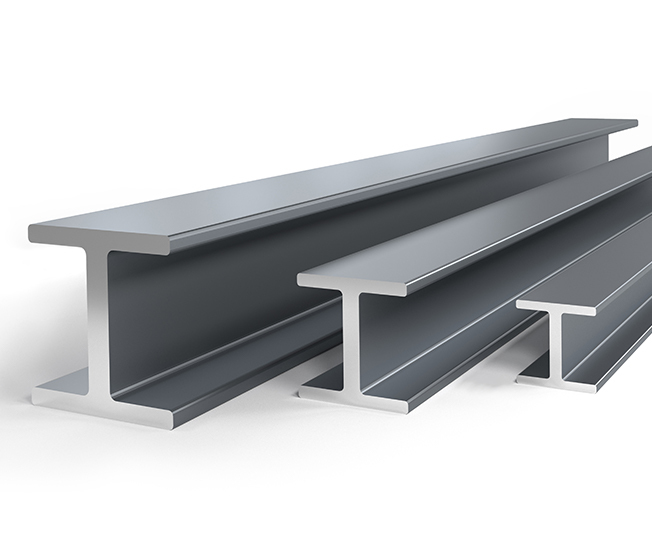

جسر HEA / HEB
Wide Flange Beam
- HEA100 إلى HEA600
- جناح عريض — حمولة أعلى من IPE
- للأعمدة والكمرات الثقيلة
مقطع UPN / UPE
Channel Section / U-beam
- UPN80 إلى UPN400
- مقطع U مفتوح
- للرفوف والإنشاءات الخفيفة
كمر حديدي
Steel Joist / Lipped Channel
- مقاطع C مثنية 100–300 مم
- سماكة 1.5–3 مم
- لأسقف الصفائح
مقطع Z
Z-Section / Zed Purlin
- عرض 100–300 مم
- سماكة 1.5–3 مم
- للأسقف والجدران المعدنية
ما المواصفات الفنية لجسور ومقاطع الحديد؟
كل مقطع موثَّق بأوزان ومقاسات مرجعية وفق معايير EN الأوروبية وASTM الأمريكية — البيانات أدناه تُساعد المهندس الإنشائي في اختيار المقطع وحساب الوزن الإجمالي لأعمال الجدولة والمشتريات.
| الصفة | القيمة | ملاحظة |
|---|---|---|
| IPE: الأبعاد / الأوزان | IPE80: 6.0 كجم/م — IPE600: 122 كجم/م | EN 10034 |
| HEA: الأبعاد / الأوزان | HEA100: 16.7 كجم/م — HEA600: 212 كجم/م | جناح عريض |
| UPN: الأبعاد / الأوزان | UPN80: 8.64 كجم/م — UPN400: 71.8 كجم/م | EN 10279 |
| الدرجات | S235 / S275 / S355 | حسب حمولة التصميم |
| المعايير | EN 10034 / EN 10279 / EN 10055 / EN 10162 / ASTM A6 | |
| طريقة التصنيع | مدرفل على الساخن (Hot Rolled) | مدرفل على البارد للمقاطع C وZ |
| وحدة البيع | بالطن أو المتر الطولي | خصومات للجملة |
| المصدر | تركيا / أوروبا / كوريا | مع شهادة MTC |
كيف تُستخدَم جسور ومقاطع الحديد في مشاريع البناء؟
اختيار المقطع الصحيح يتحدد بنوع المشروع وحجم البحر والحمولة — أدناه 3 تطبيقات عملية مع الأرقام والأمثلة الواقعية.
الاستخدام في المشاريع السكنية
جسور IPE160 وIPE200 تُستخدَم في بناء الأسقف الفولاذية لفلل الرياض بأبعاد بحور 5–6 م. مقاطع UPN100 تُثبَّت كروابط أفقية في الواجهات الفولاذية الخفيفة للمباني السكنية المؤلفة من 2–4 طوابق.
الاستخدام في المشاريع الصناعية والتجارية
جسور HEA200 وHEA300 تُشكّل الإطارات الحاملة لمستودعات الرياض الصناعية بأبعاد بحور 12–24 م. إذا كان البحر يتجاوز 18 م، استخدم HEA400 أو HEA500 لتحمّل حمولة التصميم المحسوبة وفق كود المباني السعودي SBC.
الاستخدام في البنية التحتية
مقاطع IPE400 وIPE500 تُستخدَم في هياكل الجسور المشاة والكباري الخفيفة داخل مشاريع نيوم والتوسع العمراني في الرياض. مقاطع Z وC تُركَّب كعوارض (Purlins) في أسقف الصفائح المعدنية لمحطات الطاقة والمجمعات اللوجستية.
كيف تختار جسور ومقاطع الحديد المناسبة لمشروعك؟
4 عوامل تُحدِّد المقطع الصحيح: البحر، الحمولة، نوع المقطع، والمعيار المطلوب — الجدول أدناه يُعطيك الإجابة السريعة لكل سيناريو.
البحر (Span)
بحر 5–8 م: IPE160–IPE240 | بحر 8–12 م: IPE300–IPE360 | بحر 12–18 م: HEA200–HEA300 | فوق 18 م: HEA400+
الحمولة
حمولة خفيفة (أسقف سكنية): S235 | حمولة ثقيلة (مستودعات ومصانع): S275 أو S355
نوع المقطع
I-beam (IPE/HEA) للكمرات الأفقية | U-section (UPN) للحواف والرفوف والتدعيم الجانبي | Z/C للعوارض الثانوية (Purlins) في أسقف الصفائح
المعيار
EN 10034 للمشاريع أوروبية التصميم | ASTM A6 للمشاريع أمريكية التصميم | كلاهما مقبول في كود المباني السعودي SBC
ما أسعار جسور ومقاطع الحديد في الرياض؟
أسعار الجسور والمقاطع الفولاذية تتغير أسبوعياً وفق سعر الفولاذ العالمي وتكاليف الشحن والتصريف الجمركي — أرسل لنا المقطع والكمية للحصول على عرض سعر محدَّث.
تواصل لمعرفة سعر اليوم- نوع المقطعIPE أرخص من HEA بنفس الارتفاع لأن وزنه أقل — السعر دائماً بالطن
- الدرجةS355 أغلى من S235 بنسبة 8–12% بسبب المحتوى العالي من المنجنيز
- المصدرتركيا أقل سعراً من أوروبا بـ 5–10%، وكلاهما يلبي EN 10034 ومعايير MTC
- حجم الطلبخصومات تدريجية للطلبات فوق 10، 25، 50 طناً — خدمة توصيل مجانية داخل الرياض
هل جسور ومقاطع الحديد لدينا مطابقة للمواصفات السعودية والدولية؟
نعم، كل دفعة تصل بشهادة MTC أصلية توضّح درجة الصلب، الأبعاد الفعلية، قوة الخضوع والشد، الاستطالة، والتركيبة الكيميائية — موثَّقة من المصنع وفق معايير EN وASTM وISO 9001.
- EN 10034المعيار الأوروبي للجسور I وH — الأبعاد والتفاوتات المسموحة
- EN 10279المعيار الأوروبي لمقاطع U (UPN/UPE) — الأبعاد والأوزان
- EN 10055المعيار الأوروبي لمقاطع T — أبعاد وتفاوتات الجناح والجدار
- EN 10162المعيار الأوروبي للمقاطع المثنية على البارد (C وZ)
- S235 / S275 / S355درجات الفولاذ الأوروبية — إجهاد خضوع 235–355 ميجاباسكال
- شهادة MTC + ISO 9001Mill Test Certificate مرفق مع كل دفعة وفق نظام الجودة الدولي
أسئلة شائعة عن جسور ومقاطع الحديد في الرياض
جسر IPE يملك جناحاً رفيعاً وثخانة أقل في الجدار، وزنه أخف — يُستخدم في الكمرات الأفقية للأسقف ذات البحور المتوسطة 5–12 م. جسر HEA يملك جناحاً عريضاً وثخانة أعلى، فيحمل أحمالاً أكبر عند نفس الارتفاع، ويُفضَّل للأعمدة والكمرات الثقيلة فوق 12 م. IPE80 يزن 6 كجم/م بينما HEA100 يزن 16.7 كجم/م للمقاسات القريبة.
مستودع ببحر 15 م يتطلب حساب عزم الانحناء وفق الحمولة الميتة والحية. القاعدة العامة: S275 كحد أدنى للمستودعات الصناعية، وS355 عند الحمولات الثقيلة أو الرافعات. المقطع الأنسب عادةً HEA240 أو HEA300 بدرجة S275 لبحر 15 م، ويُحدَّد بدقة من المهندس الإنشائي بعد حساب الحمولات.
أطوال القياس المتوفرة 6 م و12 م. للبحور التي تتجاوز 12 م يُوصَّل الجسر في الموقع بلحام أو وصلة ميكانيكية يصممها المهندس الإنشائي، وتُحدَّد نقطة الوصل عند العزم الصفري في المخطط الإنشائي.
الحد الأدنى طنّان للجسور والمقاطع القياسية. للكميات الأصغر يُورَّد بالمتر الطولي مع رسوم قص، وهو مناسب لمشاريع التوسعة الصغيرة أو استبدال مقطع تالف.
نعم، نُنفِّذ قطع وتجهيز الجسور وفق رسم هندسي مرفق، بما فيها لحام صفائح الربط (Gusset Plates) ولحام الوصلات. الخدمة تُقلِّل وقت التركيب في الموقع وتضمن جودة اللحام وفق AWS D1.1.
الكميات الجاهزة في المخزن تُسلَّم خلال 24–72 ساعة داخل الرياض بعد تأكيد الطلب. للكميات الكبيرة فوق 20 طناً أو المقاسات غير القياسية، التسليم خلال 5–7 أيام.
منتجات تكمل جسور ومقاطع الحديد
مواد بناء فولاذية تُستخدَم جنباً إلى جنب مع الجسور والمقاطع في تنفيذ الهياكل الإنشائية والمستودعات والأسقف المعدنية.
هل تحتاج جسوراً ومقاطع حديد لمشروعك في الرياض؟
أرسل المخططات الهيكلية أو أبعاد البحور والحمولات، وسيرد مهندسونا بتوصية المقطع المناسب وعرض السعر خلال ساعات.
