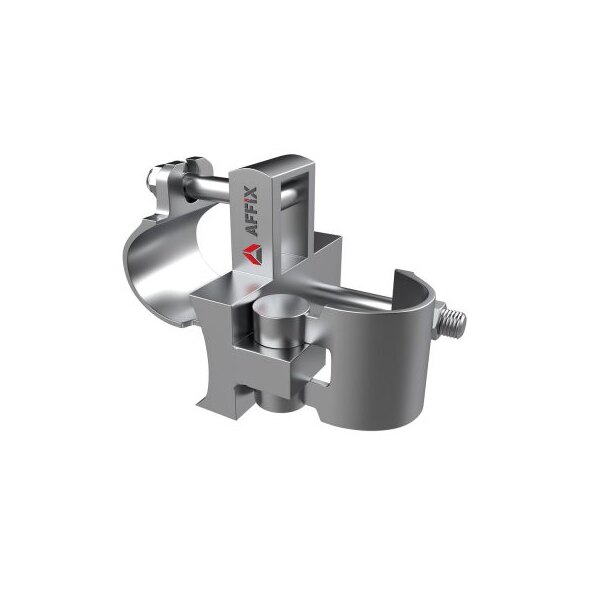

كلبسات السقالات — ثابت ودوّار بمقاومة انزلاق 10–25 كيلونيوتن
كلبس السقالة عنصر ربط فولاذي يمسك ماسورتين في سقالة ماسورة وكلبس. تُقارَن الأنواع الستة المعروضة هنا بأربعة أبعاد مرتبة: مقاومة الانزلاق بالكيلونيوتن، ثم نوع الربط (ثابت أو متحرك أو وصلة)، ثم مقاس الماسورة 48.3 مم، ثم عزم الربط 50 نيوتن.متر. معدات الرياض تورّد الستة مجلفنة بالغمس الساخن بيعاً وإيجاراً. فأي فئة مقاومة يفرضها EN 74-1 على مشروعك؟
- المقاومة10–25 كيلونيوتن
- المقاس48.3 مم
- عزم الربط50 نيوتن.متر
- المعيارEN 74-1 · BS 1139
يقارن الجدول التالي الأنواع الستة وبُعديها الثابتين — مقاومة الانزلاق بالكيلونيوتن وفئة EN 74-1 — مرتبةً من أعلى استخدام إنشائي إلى أقله، مع صفَّي المقاس والتشطيب اللذين يشتركان فيهما جميعاً.
| الصفة | القيمة | ملاحظة |
|---|---|---|
| كلبس سقالة ثابت | مقاومة انزلاق 15 كيلونيوتن (≈ 1.5 طن) — يربط ماسورتين متعامدتين بزاوية 90° | EN 74-1 فئة B · 48.3 مم |
| كلبس سقالة متحرك | مقاومة انزلاق 15 كيلونيوتن (≈ 1.5 طن) — يربط ماسورتين بزاوية حرة حتى 360° | EN 74-1 فئة B · 48.3 مم |
| كلبس نصفي | مقاومة انزلاق 10 كيلونيوتن (≈ 1 طن) — يثبت لوح القدم وحاجز الحماية على ماسورة واحدة | EN 74-1 فئة A · 48.3 مم |
| كلبس وصلة خارجية | مقاومة شد 25 كيلونيوتن (≈ 2.5 طن) — يصل ماسورتين طرفاً لطرف من الخارج | EN 74-1 فئة BB · 48.3 مم |
| مسمار وصل داخلي | مقاومة شد 15 كيلونيوتن (≈ 1.5 طن) — يدخل في تجويف الماسورتين ويحفظ استقامة القائم | EN 74-1 فئة AA · 48.3 مم |
| كلبس عارضة حديدية | يثبت الماسورة على جناح جسر حديدي بسماكة قطاع حتى 45 مم — يُركَّب مزدوجاً | EN 74-1 · يُحسب حمله على الزوج |
| مقاس الماسورة المطابق | 48.3 مم (≈ 1.9 بوصة) قياسي — 60.3 مم (≈ 2.4 بوصة) عند الطلب | BS 1139-1 · قطر خارجي |
| التشطيب والوزن | مجلفن بالغمس الساخن — الثابت 1.2 كجم، المتحرك 1.4 كجم، النصفي 0.8 كجم | EN ISO 1461 |
ما القطع الست التي تورّدها معدات الرياض لسقالة الماسورة؟
تضم القائمة 6 قطع ربط اختيرت بمعيار واحد: كل قطعة تربط ماسورة سقالة قطرها 48.3 مم (≈ 1.9 بوصة) وتحمل فئة مقاومة معلنة في EN 74-1. اطلب عرض سعر لأي قطعة مباشرةً من بطاقتها.
كلبس سقالة ثابت
Right Angle / Double Coupler
- لمواسير 48.3 مم
- مقاومة انزلاق 15 كيلونيوتن
- عزم ربط 50 نيوتن.متر

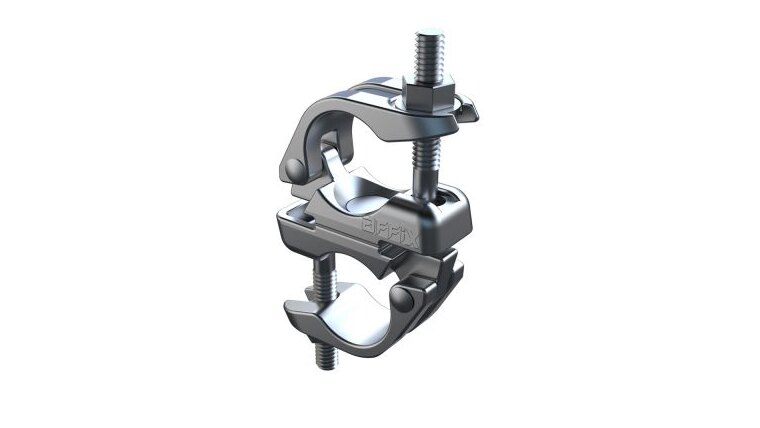

كلبس سقالة متحرك
Swivel Coupler
- لمواسير 48.3 مم
- دوران 360°
- مقاومة انزلاق 15 كيلونيوتن

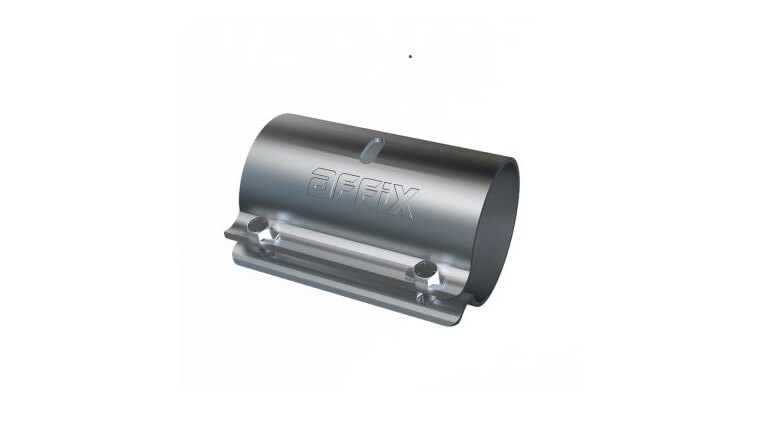

كلبس وصلة خارجية
Sleeve Coupler
- يصل ماسورتين طرفاً لطرف
- لمواسير 48.3 مم
- مجلفن بالغمس الساخن

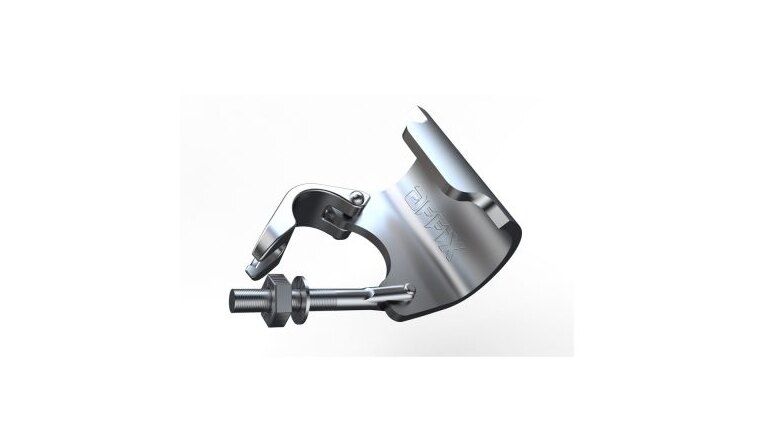

كلبس نصفي
Half / Single Coupler
- لتثبيت الألواح والحواجز
- مقاومة انزلاق 10 كيلونيوتن
- لمواسير 48.3 مم

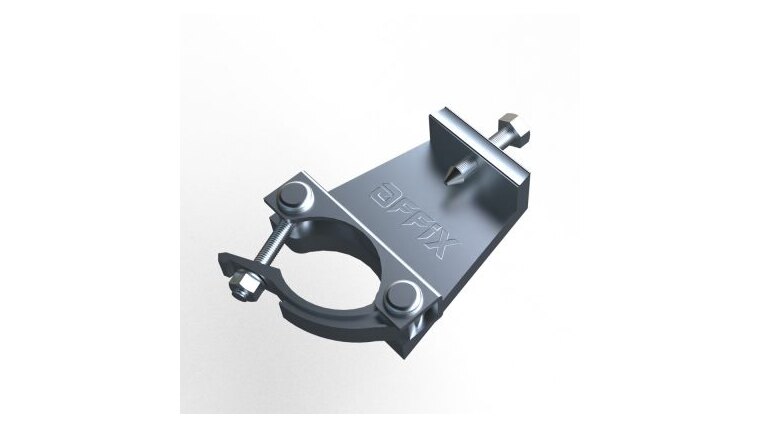

كلبس عارضة حديدية
Girder Coupler
- يثبت الماسورة على جسر حديدي
- سماكة القطاع حتى 45 مم
- يُستخدم مزدوجاً
مسمار وصل داخلي — Joint Pin — معدات الرياض
مسمار وصل داخلي
Joint Pin
- يصل الماسورتين من الداخل
- لمواسير 48.3 مم
- مجلفن
ما هو كلبس السقالة وما وظيفته؟
كلبس السقالة عنصر ربط فولاذي مطروق يمسك ماسورتين ويمنع انزلاقهما تحت الحمل. يتكوّن من فكّين نصف دائريين ومسمار ربط وصامولة. الفكّان يطبقان على محيط الماسورة فينشأ احتكاك يحمل الحمل القائم. سقالة ماسورة وكلبس تُبنى بهذه القطعة وحدها دون لحام أو براغٍ في الموقع. القطعة تحمل العامل ولوح المشي، بينما تحمل جكات ودعامات الشدة بلاطة الخرسانة أثناء الصب — وظيفتان مختلفتان في موقع واحد.
- بناء واجهات السقالات حول الفلل والأبراج بالرياض
- تثبيت التقاطعات المائلة التي تمنع تأرجح السقالة
- ربط حواجز الحماية وألواح القدم على القوائم
- تعليق سقالة معلقة أسفل جسر خرساني
- تثبيت المواسير على جسور الصلب في المستودعات
- إطالة القائم الرأسي إلى ارتفاع الطابق المطلوب
ما مقاومة الانزلاق المطلوبة وفق EN 74؟
مقاومة الانزلاق المطلوبة 15 كيلونيوتن (≈ 1.5 طن) لكل نقطة ربط تعامد في سقالة إنشائية. هذه قيمة الفئة B في EN 74-1. الفئة A تقف عند 10 كيلونيوتن (≈ 1 طن). وصلة الطرف الخارجية ترتفع إلى 25 كيلونيوتن (≈ 2.5 طن) في الفئة BB.
يسرد الجدول فئات EN 74-1 الأربع بمعيار واحد: قيمة المقاومة المضمونة لكل فئة عند عزم اختبار موحّد.
| الصفة | القيمة | ملاحظة |
|---|---|---|
| فئة A — كلبس تعامد ونصفي | مقاومة انزلاق 10 كيلونيوتن (≈ 1 طن) | EN 74-1 · اختبار عند 50 نيوتن.متر |
| فئة B — كلبس تعامد ومتحرك | مقاومة انزلاق 15 كيلونيوتن (≈ 1.5 طن) | EN 74-1 · الفئة المطلوبة للسقالات الإنشائية |
| فئة AA — مسمار وصل داخلي | مقاومة شد 15 كيلونيوتن (≈ 1.5 طن) | EN 74-1 · للوصل الداخلي |
| فئة BB — وصلة خارجية | مقاومة شد 25 كيلونيوتن (≈ 2.5 طن) | EN 74-1 · أعلى قيمة في الجدول |
| عزم الاختبار المرجعي | 50 نيوتن.متر (≈ 5.1 كجم.متر) | كل القيم أعلاه تُقاس عند هذا العزم |
الترتيب داخل المعيار
الفئة B هي الأعلى بين فئتي كلبس التعامد في EN 74-1. الفئة BB هي أعلى قيمة في جدول المعيار كله عند 25 كيلونيوتن (≈ 2.5 طن). الفئة A هي الأدنى عند 10 كيلونيوتن (≈ 1 طن).
أثر القيمة على الكفاءة
15 كيلونيوتن (≈ 1.5 طن) في نقطة الربط الواحدة تكفي لنقل حمل قائم بارتفاع 24 متراً إلى القاعدة. النزول إلى 10 كيلونيوتن (≈ 1 طن) يفرض مضاعفة نقاط الربط في الطابق الأول. عدد النقاط الأقل يختصر زمن التركيب في الموقع.
الأثر الاقتصادي
قطعة الفئة B أعلى سعراً بنحو 20٪ من قطعة الفئة A لأن وزن الفولاذ المطروق فيها أكبر. القطعة الأقوى تقلل عدد نقاط الربط للمتر المربع فتتعادل الكلفة عند الواجهات فوق 500 متر مربع. الصيانة تقتصر على تشحيم اللولب مرة كل موسم.
ارتباطها بصفة أخرى
ترتبط مقاومة الانزلاق مباشرةً بعزم الربط: قيمة 15 كيلونيوتن (≈ 1.5 طن) تتحقق فقط عند شدّ الصامولة بعزم 50 نيوتن.متر (≈ 5.1 كجم.متر). ترتبط كذلك بقطر الماسورة، فالفك المصمم لقطر 48.3 مم (≈ 1.9 بوصة) هو وحده من يعطي ملامسة كاملة على المحيط.
ما الفئة المطلوبة لسقالة يزيد ارتفاعها على 24 متراً؟
تلزم الفئة B بمقاومة 15 كيلونيوتن (≈ 1.5 طن) في كل نقطة تعامد فوق ارتفاع 24 متراً. يتضاعف الحمل الرأسي على القائم السفلي كلما ارتفع البناء طابقاً. تُضاف نقطة ربط مزدوجة عند أول 6 أمتار من القاعدة. يهبط الحمل المسموح إذا نزلت درجة حرارة التركيب دون الصفر، وهو شرط لا يتحقق في الرياض. تُستبدل القطعة التي اتسع فكها أكثر من 1 مم قبل رفع السقالة إلى الطابق التالي.
ما أنواع كلبس السقالة المتوفرة؟
تتوفر 6 أنواع على هذه الصفحة نفسها، مصنَّفة بمعيار واحد هو طريقة إمساك الماسورة. تبدأ كل بطاقة باسم النوع ثم وزنه ثم موضع استخدامه في السقالة.
كلبس سقالة ثابت
زاوية 90° مثبتة بالتصنيع، وزن 1.2 كجم، يربط القائم الرأسي بالعارضة الأفقية. هذا النوع يحمل الجزء الأكبر من الحمل الرأسي في الواجهة.
كلبس سقالة متحرك
محور دوّار يفتح زاوية حرة حتى 360°، وزن 1.4 كجم، يربط التقاطع المائل الذي يمنع تأرجح السقالة. الزاوية الحرة تلغي الحاجة إلى قص الماسورة بزاوية.
كلبس وصلة خارجية
طوق يطبق على طرفي ماسورتين متلاصقتين، مقاومة شد 25 كيلونيوتن (≈ 2.5 طن)، يطيل القائم دون فقد استقامة. يُستخدم حيث يمنع المخطط الوصل الداخلي.
كلبس نصفي
فك واحد وقاعدة مسطحة، وزن 0.8 كجم، يثبت لوح القدم وحاجز الحماية على القائم. لا يُحسب ضمن نقاط نقل الحمل الإنشائي.
كلبس عارضة حديدية
فك يعضّ على جناح جسر حديدي بسماكة قطاع حتى 45 مم، يُركَّب مزدوجاً على الجناحين. يُستخدم في تعليق السقالة أسفل هيكل صلب قائم.
مسمار وصل داخلي
قضيب يدخل تجويف الماسورتين ويُشد بإسفين، مقاومة شد 15 كيلونيوتن (≈ 1.5 طن). يحفظ سطح القائم أملس فلا يعوق مرور لوح المشي.
الأنواع الستة كلها تمسك ماسورة، ولا يمسك أي منها لوح شدة خشبية. قمط الأعمدة والكمرات منتج مختلف يطبق على شدة الخشب لا على الماسورة، وتجده في صفحة قمط الشدة الخشبية.
ما عزم الربط الصحيح للكلبس؟
عزم الربط الصحيح 50 نيوتن.متر (≈ 5.1 كجم.متر) على صامولة كل نقطة. العزم قوة اللَيّ التي تُشدّ بها الصامولة، وهي التي تحوّل إطباق الفك إلى احتكاك يحمل الماسورة. EN 74-1 يعتمد هذا العزم مرجعاً وحيداً لكل قيم المقاومة المعلنة.
موقع القيمة بين القيم
50 نيوتن.متر (≈ 5.1 كجم.متر) هي القيمة المرجعية الوحيدة في المعيار. الشدّ اليدوي بمفتاح 19 مم يبلغ 30 نيوتن.متر (≈ 3.1 كجم.متر) في المتوسط. تجاوز 70 نيوتن.متر (≈ 7.1 كجم.متر) يمدّ مسمار الربط فيفقد شدّه.
أثر العزم على الأداء
الشدّ بالعزم الصحيح يرفع الاحتكاك إلى قيمته التصميمية فتحمل النقطة 15 كيلونيوتن (≈ 1.5 طن). الشدّ الناقص يترك الماسورة تنزلق ملّيمترات تحت الحمل المتكرر. مفتاح عزم واحد يضبط الفريق كله على القيمة نفسها.
الأثر الاقتصادي
الشدّ الصحيح يطيل عمر القطعة فتخدم مشاريع متتالية دون استبدال. الشدّ الزائد يشقّ الصامولة ويحوّل القطعة إلى هالك يُباع بالوزن. مفتاح العزم يُشترى مرة واحدة ويخدم آلاف نقاط الربط.
ارتباطه بصفة أخرى
يرتبط العزم بالتشطيب المجلفن: طبقة الزنك بالغمس الساخن تقلل معامل الاحتكاك في اللولب فيصل العزم نفسه إلى شدّ أعلى. تُفحص الصامولة بعد أول 48 ساعة من التركيب لأن الحمل الأول يُرخي جزءاً من الشدّ.
كيف تختار كلبس السقالة المناسب لمشروعك؟
لاختيار القطعة المناسبة، طابق 4 معايير بالترتيب: فئة المقاومة، ثم مقاس الماسورة، ثم طريقة التصنيع، ثم مدة بقاء السقالة في الموقع.
طابق فئة المقاومة مع ارتفاع السقالة
اطلب الفئة B بمقاومة 15 كيلونيوتن (≈ 1.5 طن) لكل سقالة تتجاوز 24 متراً. اطلب الفئة A بمقاومة 10 كيلونيوتن (≈ 1 طن) لسقالات الصيانة تحت 6 أمتار. اطلب الفئة BB بمقاومة 25 كيلونيوتن (≈ 2.5 طن) لكل وصلة طرف تقع في الثلث السفلي من القائم.
طابق مقاس الفك مع قطر الماسورة
قِس القطر الخارجي للماسورة قبل الطلب: 48.3 مم (≈ 1.9 بوصة) هو المقاس القياسي لسقالة الماسورة. اطلب فكاً بقطر 60.3 مم (≈ 2.4 بوصة) للمواسير الثقيلة في السقالات الحاملة. لا تخلط المقاسين في واجهة واحدة.
اختر طريقة التصنيع حسب دورات الاستخدام
اطلب المطروق للمشاريع التي تتجاوز 20 دورة تركيب وفك. اطلب المضغوط للسقالات المؤقتة تحت 5 دورات، فوزنه أقل بنحو 20٪. افحص عرض اللحام في الطوق قبل استلام أي دفعة.
احسب المدة قبل اختيار البيع أو الإيجار
اشترِ إذا تجاوزت مدة المشروع 6 أشهر أو تكرر البناء في مواقع متتالية. استأجر إذا كانت المدة تحت 90 يوماً. الشدة المعدنية تخضع للحساب نفسه في الرياض، وقاعدة المدة واحدة للمنتجين.
القطعة تربط السقالة التي يقف عليها العامل، بينما تحمل الشدات المعدنية ضغط الخرسانة الطري — ولذلك يختلف جدول الفحص بينهما.
هل كلبس السقالة للبيع أم للإيجار؟
القطعة متاحة بالبيع وبالإيجار معاً من معدات الرياض. الإيجار يبدأ من 30 يوماً كمدة دنيا وتُحسب وحدته شهرياً بعدد الحبات. التوصيل والفك يُنسّقان مع فريق الموقع في موعد محدد. التأمين المسترد يُحصَّل عند التسليم ويُرد بعد جرد الكمية الراجعة. القطع المؤجرة مفحوصة ومعاد تشحيم لوالبها قبل كل خروج.
اطلب عرض سعر الإيجار- المدة الدنيا30 يوماً للإيجار — لا حد أدنى زمني للبيع
- وحدة التسعيرريال / حبة شهرياً للإيجار — ريال / حبة للبيع
- التوصيل والفكتوصيل داخل الرياض، والفك على فريق الموقع
- التأمينمبلغ مسترد يُرد بعد جرد الكمية الراجعة
- حالة المعدةقطع مفحوصة ومجلفنة، ويُستبعد ما اتسع فكه
هل كلبس السقالة مطابق لكود البناء السعودي؟
نعم، القطع المورَّدة مطابقة لاشتراطات السقالات في كود البناء السعودي. الكود يحيل تصميم السقالة المؤقتة إلى معيار أوروبي معتمد، وEN 74-1 هو المعيار الذي يحكم عنصر الربط تحديداً. شهادة المطابقة تُرفق مع كل دفعة بطلب مسبق.
- EN 74-1:2005يحدد فئات المقاومة A وB وAA وBB وطريقة اختبارها
- BS 1139-2المعيار البريطاني السابق لعناصر ربط السقالات المعدنية
- SBC 302متطلبات الإنشاءات المعدنية في كود البناء السعودي
- SBC 306متطلبات السلامة الإنشائية للأعمال المؤقتة بالموقع
- EN 12811-1اشتراطات أداء سقالات العمل والتحميل التصميمي
- EN ISO 1461معيار الجلفنة بالغمس الساخن لطبقة الزنك الواقية
ما الذي يحدد سعر كلبس السقالة في الرياض؟
يحدد السعر 5 عوامل مرتبة بأثرها: وزن الفولاذ في القطعة، ثم طريقة التصنيع، ثم فئة المقاومة، ثم سماكة الجلفنة، ثم عدد الحبات في الطلب. السعر النهائي يُبنى على هذه الخمسة مجتمعة ويصدر في عرض سعر مكتوب.
- وزن الفولاذالوزن يتراوح بين 0.8 و1.4 كجم للقطعة، وهو الأثقل أثراً في السعر
- طريقة التصنيعالمطروق أعلى سعراً من المضغوط بنحو 25٪ مقابل عمر خدمة أطول
- فئة المقاومةالفئة B أعلى من الفئة A بنحو 20٪ لزيادة مقطع الفك
- سماكة الجلفنةالغمس الساخن أعلى سعراً من الطلاء الكهربائي ويقاوم الصدأ أطول
- عدد الحباتخصم تدريجي يبدأ من 500 حبة ويتسع فوق 2000 و5000 حبة
- ضريبة القيمة المضافة15٪ تُضاف على السعر الصافي في الفاتورة
ما الذي يجب معرفته قبل شراء كلبس السقالة؟
يجب تثبيت ثلاثة أرقام قبل الشراء: فئة المقاومة بالكيلونيوتن، وقطر الماسورة بالمليمتر، وعزم الربط بالنيوتن.متر. الرقم الثاني يأتي من المخزون القائم لديك لا من الكتالوج. القطعة تُشترى بعد الماسورة لا قبلها، فالماسورة هي التي تفرض مقاس الفك. راجع مقاسات مواسير حديد وفوراغ المتاحة قبل تثبيت الكمية في أمر الشراء.
أسئلة شائعة عن كلبس السقالة في الرياض
لا، كل مقاس ماسورة يحتاج فكاً بقطر مطابق. الفك المصمم لقطر 48.3 مم (≈ 1.9 بوصة) يلامس ماسورة 60.3 مم (≈ 2.4 بوصة) في نقطتين فقط، فتهبط مقاومة الانزلاق دون 10 كيلونيوتن (≈ 1 طن). القطع المزدوجة القطر 48.3/60.3 مم تُطلب صراحةً في أمر الشراء.
تستهلك واجهة سقالة ماسورة وكلبس 1.5–2 قطعة لكل متر مربع. البلاطة النموذجية بطول 2.0 م وارتفاع طابق 2.0 م تستهلك 6 نقاط تعامد و2 نقطة تقاطع مائل. تُضاف نسبة فاقد 5٪ للمشروع كاملاً.
نعم، الكلبس المطروق أقوى في نقطة الفك. الطرق يرتب حبيبات الفولاذ باتجاه الإجهاد فيتشوه الفك قبل أن ينكسر. الكلبس المضغوط أخف بنحو 20٪ ويناسب السقالات المؤقتة منخفضة الارتفاع.
نعم، يمكن إعادة استخدام القطعة عشرات المرات ما دام اللولب سليماً والفك غير متسع. يُستبعد أي كلبس فقد أكثر من 1 مم من سماكة الفك أو ظهر في لولبه شق. الجلفنة بالغمس الساخن تحفظ القطعة من الصدأ في مناخ الرياض الجاف لسنوات.
الحد الأدنى للطلب 100 حبة من النوع الواحد. الطلبات المختلطة تُقبل بإجمالي 300 حبة موزعة على الأنواع الستة. الكميات فوق 2000 حبة تُورَّد على دفعات حسب جدول التركيب في الموقع.
التسليم داخل أحياء الرياض 24–48 ساعة من تأكيد الطلب. الكميات فوق 5000 حبة تحتاج 5 أيام عمل لتجهيز الجلفنة والتعبئة. التوصيل يشمل التنزيل بالموقع للطلبات فوق 1000 حبة.
كيف تفحص كلبساً مستعملاً قبل الشراء؟
يبدأ الفحص من الفك لا من المظهر الخارجي. ضع الفك على ماسورة سليمة وقِس الخلوص بين حافتيه: الاتساع فوق 1 مم يعني أن القطعة تعرضت لحمل تجاوز طاقتها. الفك المتسع لا يعود إلى قياسه بالطرق، وإصلاحه بالحرارة يفسد بنية الفولاذ. الخطأ الأكثر تكراراً في سوق المستعمل هو الحكم على القطعة من لمعان الجلفنة، وطبقة الزنك لا تقول شيئاً عن سلامة المقطع.
افحص بعدها اللولب والصامولة. أدر الصامولة كامل شوطها باليد: التوقف في المنتصف يعني أن السنّ تشوّه تحت شدّ زائد. الشق الشعري في جسم الصامولة يظهر بالعين المجردة عند إمالتها في ضوء مباشر. تُستبعد كذلك أي قطعة يظهر في مسمار ربطها انحناء، فالانحناء دليل على طرق جانبي أثناء الفك. الصدأ السطحي وحده لا يمنع الاستخدام ما دام المقطع كاملاً.
اطلب أخيراً عيّنة عشوائية بنسبة 5٪ من الدفعة واشدّها بمفتاح عزم على القيمة المرجعية. القطعة التي تدور صامولتها دون توقف عند القيمة المطلوبة تُرد قبل الاستلام. هذا الفحص الميداني هو التحقق العملي الوحيد من فئة المقاومة المعلنة، وتفصيلها في قسم مقاومة الانزلاق أعلى الصفحة.
